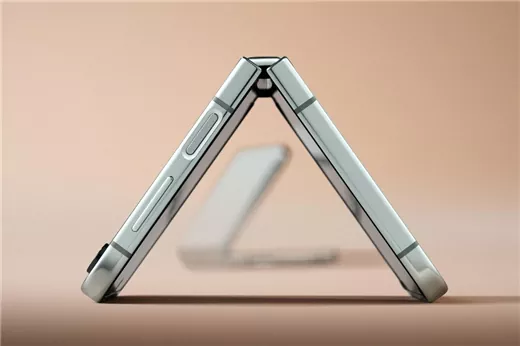

접이식 스크린 힌지 영역 어댑터 Rigid-Flex PCB

신뢰할 수 있는 중국 제조업체 및 공급업체인 Honflex는 고급 접이식 스크린 힌지 영역 어댑터 Rigid-flex PCB 솔루션을 제공합니다. 우리 공장에서는 고밀도 설계와 정밀 제조를 활용하여 뛰어난 신호 무결성을 갖춘 초박형, 고신뢰성 보드를 제공합니다. OEM/ODM 조달에 이상적인 Honflex는 내구성 있는 힌지 상호 연결, 최적화된 두께 및 향상된 장치 성능을 보장합니다.

문의 보내기

제품 설명

접이식 화면 힌지 영역 어댑터 Rigid-flex PCB는 최신 스마트폰 디스플레이 모듈에서 높은 통합성, 높은 신뢰성 및 접힘성을 가능하게 하는 중요한 상호 연결 캐리어입니다. 견고한 부분은 구성 요소를 고정하고 유연한 부분은 동적 굽힘을 겪는 복합 구조를 활용하여 제한된 공간 내에서 회로 안정성, 신호 무결성 및 기계적 내구성을 보장합니다. 더 얇고 가벼운 기기를 만드는 핵심 기술입니다.

핵심 구조 및 기능:

3D 라우팅: 유연한 부분을 종이처럼 접거나 구부릴 수 있으며, 휴대폰 내부의 수직 공간을 최대한 활용하여 드라이버 IC와 같은 구성 요소를 화면 뒤쪽으로 접을 수 있어 초슬림 베젤 또는 심지어 베젤이 없는 전체 화면 디자인이 가능합니다. 이를 통해 초박형 스마트폰 디자인이 가능해졌습니다.

디스플레이 모듈에 사용되는 리지드플렉스 보드는 디스플레이 드라이버 IC와 메인보드를 연결하는 핵심 부품이다. 유연한 회로의 굽힘성과 견고한 보드의 안정성을 결합하여 높은 화면 대 본체 비율과 얇고 가벼운 디자인을 달성하기 위한 기반을 형성합니다.

주요 성능 이점:

1. 두께 감소: 커넥터의 두께와 견고한 보드의 중복 커버 레이어를 제거하여 개별 솔루션에 비해 전체 구조가 더 얇아졌습니다.

2. 우수한 신호 무결성: 고밀도 배선 기술(예: 차동 쌍 라우팅)과 저유전 손실 재료를 사용하여 고속 이미지 데이터 스트림(4K/8K 비디오 지원)을 안정적으로 전송하고 신호 감쇠 및 전자기 간섭을 효과적으로 억제하여 고화소 이미지 데이터의 무손실, 저지연 전송을 보장합니다.

3. 간섭 내성: 긴 유연한 케이블과 비교하여 Rigid-Flex 보드는 신호 경로를 단축하고 구리 주입 또는 차폐 필름을 통해 전자기 간섭을 효과적으로 격리할 수 있습니다.

4. 구조적 무결성: 단단한 부분과 유연한 부분 사이의 상호 연결은 납땜 접합이 아닌 내부 화학 증착 및 도금을 통해 형성됩니다. 이로 인해 접합부의 굽힘 저항이 기존의 "FPC + 커넥터" 또는 "강성 보드에 납땜된 FPC" 솔루션보다 훨씬 뛰어납니다.

5. 높은 충격 저항: 통합 구조는 납땜 접합 실패 위험을 최소화하여 낙하 또는 진동 중에도 안정적인 신호 전송을 보장합니다.

6. 동적 굽힘 지원: 폴더블 휴대폰에서는 전기적 성능을 유지하면서 400,000회 이상의 반복 굽힘을 견딜 수 있습니다.

주요 기술 매개변수:

1. 구조적 매개변수:

레이어 수 및 구조: "rigid-flex" 구조를 사용하는 일반적으로 4~6개 레이어입니다.

두께: 극도로 얇은 경우 유연한 영역은 일반적으로 0.1-0.2mm입니다. 부품 장착 및 라우팅 요구 사항에 따라 설계된 견고한 영역 두께.

최소 굽힘 반경: 0.5mm 미만일 수 있으며 좁은 굽힘 공간에 적합합니다.

2. 전기적 성능:

라인 폭/공간: 최대 40μm - 50μm, 고밀도 신호 전송 요구 사항을 충족합니다.

임피던스 제어: 고속 차동 신호(예: MIPI DSI)에 대한 엄격한 임피던스 제어(예: 100Ω ±10%).

전송 대역폭: 채널당 수 Gbps의 고속 데이터 전송을 지원하여 고해상도, 높은 프레임 속도 디스플레이 요구 사항을 충족합니다.

3. 재료 및 신뢰성:

기판: 유연한 부분에는 폴리이미드(PI) 또는 고성능 액정 폴리머(LCP)를 사용할 수 있으며 후자는 초박형, 저손실 및 굽힘 내구성 측면에서 이점을 제공합니다.

굽힘 내구성: 동적 굽힘 수명 요구 사항 >400,000주기.

작동 온도: -30°C ~ +85°C로 가전제품의 엄격한 사용 환경 요구 사항을 충족합니다.

응용 시나리오

접이식 화면 힌지 영역 어댑터 Rigid-flex PCB는 주로 고급 접이식 전화기 화면에 사용되는 최신 스마트폰 디스플레이 시스템을 위한 핵심 상호 연결 및 지원 솔루션입니다. 반복적인 굽힘에 대한 저항력이 뛰어나 힌지 영역을 가로지르는 폴더블 디스플레이를 연결하는 데 이상적인 선택입니다.

우리의 가치 제안

우리는 휴대폰 부문의 디스플레이 상호 연결을 위한 업계 최고의 Rigid-Flex 보드 솔루션을 전문적으로 제공합니다. 우리는 표준화된 고신뢰성 제품을 제공할 뿐만 아니라 협업 설계, 시뮬레이션 최적화, 맞춤형 개발 분야에서도 강력한 역량을 보유하고 있습니다. 정밀 회로 처리, 재료 과학, 열 시뮬레이션 및 신호 무결성 분석에 대한 심층적인 전문 지식을 바탕으로 당사는 고객과 긴밀히 협력하여 특정 ID 설계, 스태킹 아키텍처 및 디스플레이 성능 목표에 맞는 컨셉 설계부터 대량 생산까지 전체 프로세스 지원을 제공합니다. 우리는 혁신적인 엔지니어링을 활용하여 고객이 스마트폰 디스플레이 시스템의 공간과 성능의 한계를 뛰어넘어 보다 명확하고 안정적인 시각적 경험을 창출하고 신뢰할 수 있는 핵심 구성 요소 파트너가 되도록 돕기 위해 최선을 다하고 있습니다.
