전원 배터리 팩 케이블-CCS

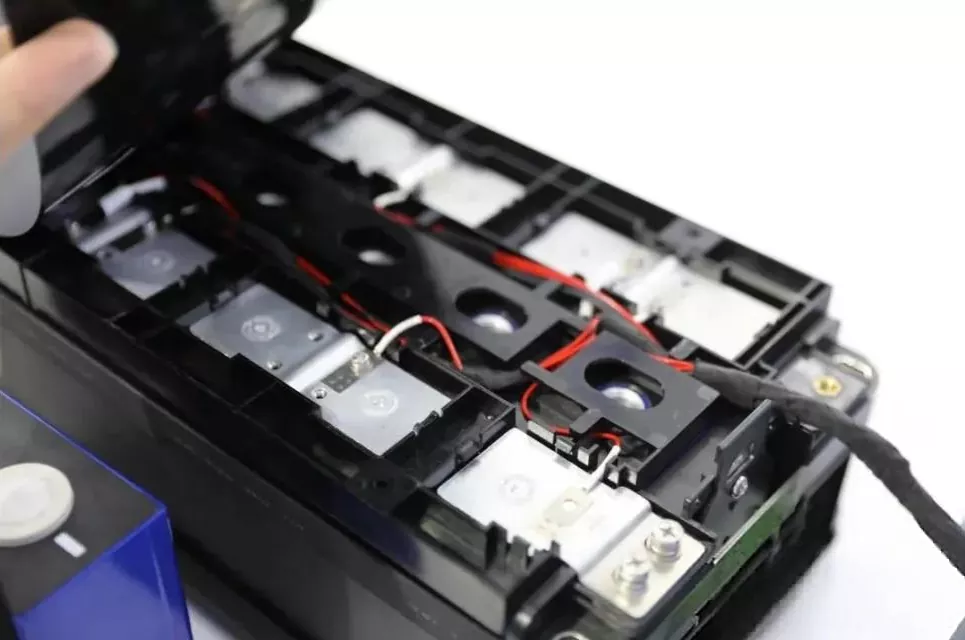

Honflex Electronics는 기존 케이블(전선, 단자, 커넥터)과 버스바, 플라스틱 구조 구성 요소, 온도 센서 및 기타 요소를 단일 장치에 통합하는 배터리 연결 및 관리 구성 요소인 Power Battery Pack Cable-CCS를 제공합니다. FPC(Flexible Printed Circuit) 기반의 CCS와 달리 맞춤화를 지원합니다. 모듈화, 통합설계를 통해 기존에 산재하고 무질서했던 센싱 하네스를 체계적으로 업그레이드하였습니다. 배터리 안전 모니터링, 상태 평가 및 성능 최적화를 위한 핵심 기본 모듈입니다.

최종 조립 전에 모듈 내부의 코어 용접 및 연결이 완료되므로 수십, 심지어 수백 개의 분산된 조립 지점을 여러 모듈 구성 요소로 통합함으로써 생산 공정이 단순화되고 현장 용접 또는 조립 불량으로 인한 재작업 비율이 감소되었습니다.

Power Battery Pack Cable-CCS의 통합 구조 설계는 지저분한 기존 배선 문제와 다른 파이프라인과의 간섭 및 마모 문제를 효과적으로 해결합니다. 플라스틱 브라켓에 와이어를 깔끔하게 고정함으로써 공간 활용도가 향상되고 이후의 유지보수 작업도 용이해집니다. 또한 성숙한 자동차 배선 프로세스를 기반으로 공급망이 성숙하고 원자재 비용이 투명하여 안정적인 업그레이드 경로를 추구하지만 새로운 FPC 프로세스로 전환할 의사가 없는 제조업체에게 이상적인 선택을 제공합니다.

모듈식 플라스틱 구조 구성 요소는 케이블 및 연결 지점에 대한 통합된 절연 보호 및 기계적 고정 기능을 제공하여 시스템의 진동 및 충격 저항을 향상시킵니다. 운영 안전 보장

구조와 특성:

모듈형 통합 설계는 분산된 독립 전압 샘플링 라인과 온도 센서 라인을 커넥터와 단자를 통해 질서 있는 와이어링 하니스 어셈블리에 통합하여 "먼저 분산된 라인을 배치한 다음 터미널을 연결"하는 기존 조립 방식을 근본적으로 바꾸고 표준화된 기능 유닛을 생성합니다.

2. 부스바와 배터리 단자 사이의 연결은 일반적으로 레이저 용접을 통해 이루어집니다. 이 연결은 커넥터 내에서 압착, 용접 또는 통합을 통해 실현되므로 구조의 전반적인 안정성을 보장하고 단일 와이어가 느슨해지는 것을 방지합니다.

3. 적응형 자동화 업그레이드. 기존의 느슨한 라인 배선은 수동 조립에 의존하는 반면 전원 배터리 팩 케이블-CCS는 모듈에 통합되어 있습니다. 규칙적인 모양과 명확한 인터페이스를 통해 더 높은 수준의 자동화된 조립 프로세스에 적응할 수 있습니다.

4. 고객의 설계 요구 사항에 따라 다른 FPC 또는 PCBA(인쇄 회로 기판 조립)와 결합하여 하이브리드 통합 솔루션을 구성할 수 있습니다. 다양한 비용, 성능 및 공간 요구 사항을 충족하는 "배선 하니스 + 절연 보드" 또는 "FPC + 진공 성형/배선 하니스" 방식이 있습니다.

매개변수

애플리케이션

비용과 프로세스 전환에 민감한 프로젝트, 특히 성숙한 배선 공급 시스템을 갖춘 배터리 팩의 경우 최소한의 변경만으로 효율성과 신뢰성을 향상시킬 수 있습니다. 중대형 배터리 모듈과 에너지 저장 시스템은 물론 상용 차량과 에너지 저장 장치의 경우 Power Battery Pack Cable-CCS는 고전류 전송 또는 특정 연결 유형에서 고유한 장점을 활용하여 "배선 + FPC" 또는 "배선 + PCBA" 유형의 복합 CCS 솔루션의 일부로 사용할 수 있습니다.

우리의 약속

우리는 효율성, 신뢰성, 비용 사이에서 전기 배터리 산업이 직면한 균형 문제를 잘 알고 있습니다. 성숙한 자동차 전기 연결 기술을 기반으로 하는 것이 중요합니다. 우리가 제공하는 가치는 "신 에너지 배터리 연결 시스템(CCS) 부품 기술 요구 사항"과 같은 그룹 표준을 충족하는 고품질 모듈을 제공하는 것뿐만 아니라 구조 설계, 배선 프로세스, 자동화된 조립 통합 및 포괄적인 테스트 검증을 포괄하는 포괄적인 서비스 기능을 보유하는 데 있습니다. 우리는 배터리 팩 설계 및 제조의 업그레이드 경로에서 귀하의 신뢰할 수 있는 파트너가 됩니다. 케이블 CCS의 기술적 세부 사항에 대해 더 자세히 알아보고 싶거나 다른 기술 경로와 비교하고 싶다면 언제든지 협력 문제에 대해 논의하시기 바랍니다. Til Ding 부사장(전화: +86 18750290300, 이메일:rding@hon-flex.com) 또는 비즈니스 관리자 Rick Wang(전화:+86-15959382432, 이메일:yhwang@hon-flex.com) 또는 웹사이트를 방문하세요.자세한 내용은
