FPC 플래시 도금 공정의 종합 분석

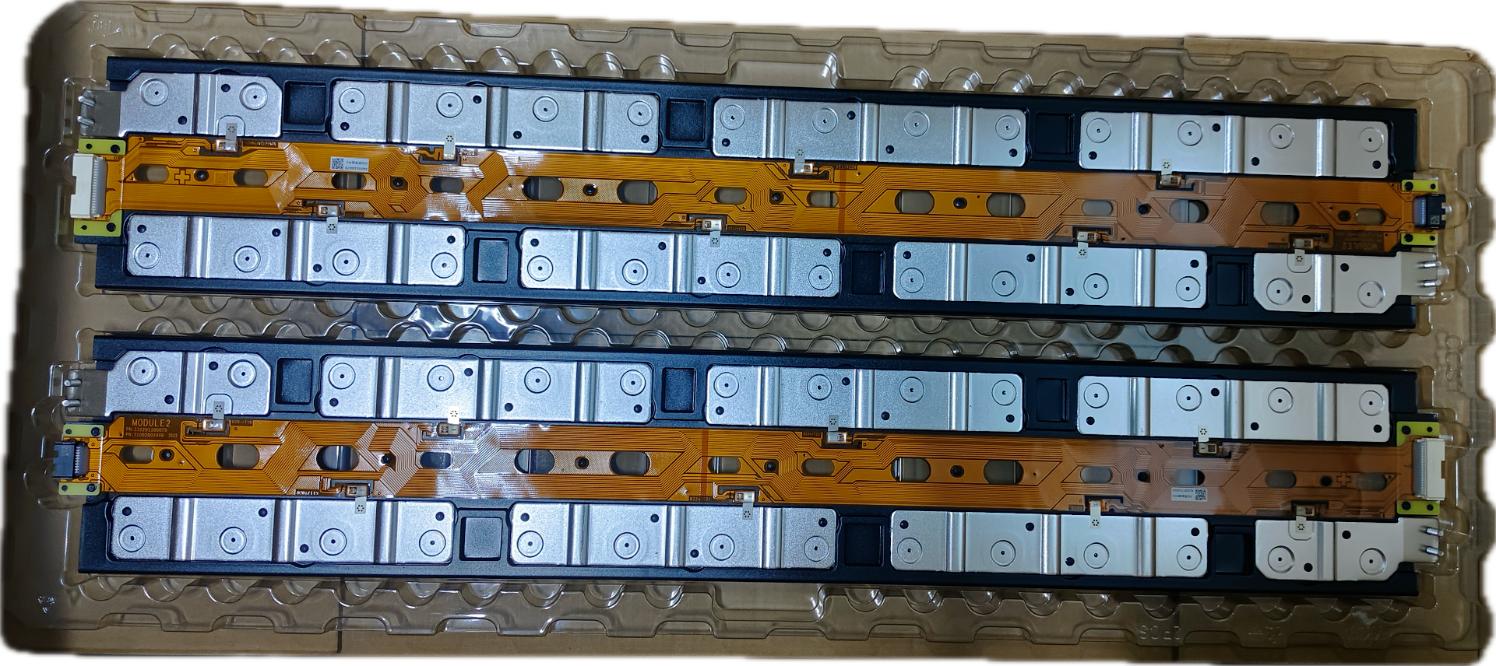

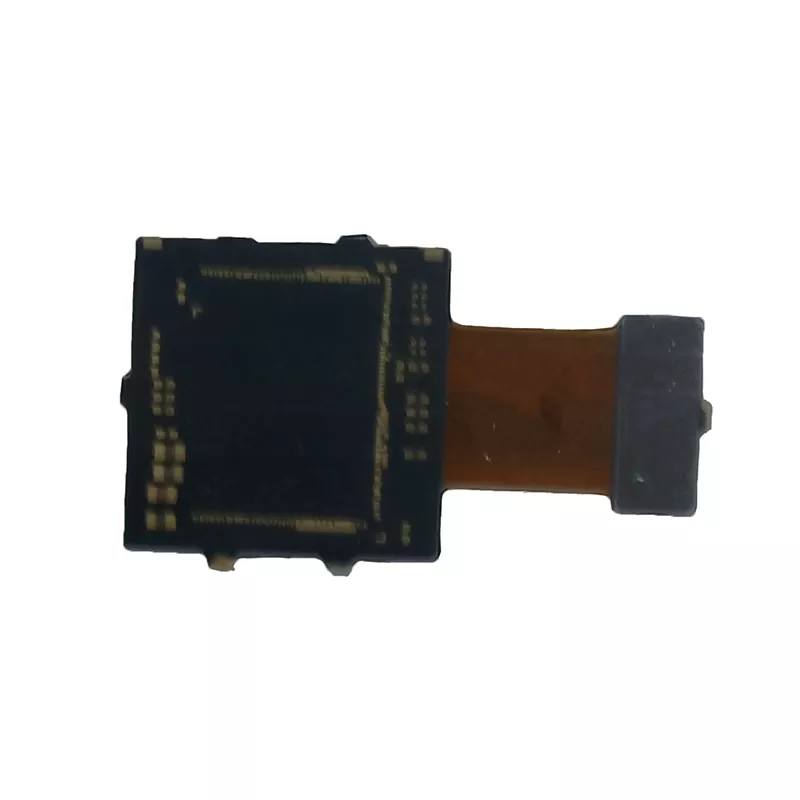

FPC(연성 인쇄 회로 기판)는 접이식 스마트폰 화면부터 의료 기기의 정밀 프로브에 이르기까지 어디에나 존재하는 현대 전자 장치의 필수 구성 요소입니다. 플래시 도금은 FPC의 고성능, 고신뢰성을 구현하는 핵심 제조 공정입니다.

공정 개요: 드릴링에서 구리 도금까지의 완전한 여정

FPC 제조의 플래시 도금 공정은 일련의 정밀 작업입니다. 전체 공정은 드릴링으로 시작하여 유연한 기판에 회로 연결을 위한 경로를 만듭니다. 다음은 구리 도금 공정으로, 얇은 구리 층이 홀 벽에 화학적으로 증착되어 후속 전기 도금을 위한 전도성 기반을 구축합니다.

플래시 도금 공정의 핵심은 '플래시(Flash)'라는 단어에 있는데, 단 3분 안에 핵심 도금층을 완성해야 한다는 뜻이다. 이 얇고 균일한 구리층은 후속 공정의 기초가 됩니다. 이후 회로 패턴 형성을 준비하기 위해 기판 표면을 감광성 필름으로 덮는 건식 필름 적층 단계가 시작됩니다.

노출 및 현상 단계에 따라 회로의 정확한 모양이 결정됩니다. 빛과 화학적 처리를 통해 원하지 않는 건조막을 제거하고 2차 구리 도금이 필요한 부분을 노출시킵니다. 최종 2차 구리 도금은 회로를 필요한 기능적 두께로 두껍게 하여 안정적이고 신뢰할 수 있는 전류 전송을 보장합니다.

각 단계는 꼼꼼하게 안무된 춤과 같습니다. 약간의 편차라도 전체 회로 기판의 기능적 결함으로 이어질 수 있습니다. 이러한 정밀도 요구 사항은 FPC 제조가 "전자 산업의 정밀 기술"로 알려진 이유입니다.

핵심기술 : 굴곡부위 특수처리

FPC 제조에서 굽힘 영역을 처리하는 것은 가장 어려운 측면 중 하나입니다. 반복 굽힘 시 회로 기판의 신뢰성을 보장하기 위해 굽힘 부분에는 구리 도금이 허용되지 않습니다. 이는 FPC와 견고한 PCB 제조의 근본적인 차이점 중 하나입니다.

굽힘 영역은 FPC의 "접합부"입니다. 이 영역도 구리 도금된 경우 구리 호일 두께가 증가하면 재료의 유연성이 감소합니다. 시간이 지남에 따라 반복적으로 구부리면 구리층에 피로 균열이 발생하여 제품 수명에 심각한 영향을 미칩니다.

실제 생산에서는 도금되지 않은 굽힘 영역이 순수 접착 개구부보다 약간 더 큽니다. 이는 동도금액이 벤딩 부위로 침투하는 것을 방지하기 위함입니다. 이 "예약된 공간" 설계는 굽힘 영역의 유연성 보호를 극대화하는 동시에 회로 기능에 영향을 주지 않도록 보장합니다.

관절의 치료도 마찬가지로 중요합니다. 제조 사양에서는 조인트가 박리 영역에 위치하지 않도록 명시적으로 요구하고 물결 모양 디자인을 사용해야 합니다. 이 설계는 응력을 효과적으로 분산시켜 응력 집중으로 인한 접합 파손을 방지합니다.

매일 수십, 심지어 수백 번 구부러지는 스마트폰의 폴더블 화면을 상상해 보세요. 장기간 사용 중에 FPC 오작동으로 인해 장치가 고장나지 않도록 보장하는 것은 이러한 프로세스 세부 사항을 완벽하게 실행하는 것입니다.

정밀한 제어: 시간과 면적의 이중 요구 사항 플래시 도금 공정 이름에 있는 "플래시"라는 단어는 이 단계의 속도 요구 사항을 반영합니다. 업계 표준에는 플래시 도금이 3분 이내에 완료되어야 한다고 명시되어 있습니다. 이는 임의의 시간 설정이 아니라 광범위한 실험과 실제 생산 경험을 통해 도출된 최적의 솔루션입니다.

시간이 너무 짧으면 구리 증착이 불충분해지고 후속 공정에 충분한 전도성 기반을 제공하지 못합니다. 시간이 너무 길면 구리 층이 고르지 않아 입자가 거칠어지고 접착력이 부족해질 수 있습니다. 3분의 시간 창은 효율성과 품질 사이의 완벽한 균형을 달성합니다.

2차 구리 도금 단계는 초점이 다릅니다. 여기서는 구리 도금 면적을 정확하게 지정해야 합니다. 겉으로는 단순해 보이는 이 요구 사항은 실제로 제품 품질 관리, 비용 관리, 추적성과 같은 여러 측면과 관련이 있습니다.

구리 도금 영역은 최종 제품의 저항 및 전류 운반 용량에 직접적인 영향을 미칩니다. 영역을 정밀하게 제어한다는 것은 회로 성능을 정밀하게 제어한다는 것을 의미하며 이는 고급 FPC와 일반 제품의 주요 차이점 중 하나입니다.

비용 측면에서 구리는 FPC 제조의 주요 재료 비용 중 하나입니다. 구리 도금 영역을 정밀하게 제어하면 불필요한 재료 낭비를 방지할 수 있어 대량 생산 시 상당한 비용 절감 효과를 얻을 수 있습니다. 더 중요한 것은 지역 데이터가 품질 추적을 위한 기초를 제공한다는 것입니다. 제품 문제가 발생하면 특정 프로세스 매개변수를 신속하게 추적할 수 있습니다.

품질 보증: 다층 제어로 결함 제로 보장

FPC의 신뢰성은 공정 설계의 모든 세부 사항에서 시작됩니다. 굽힘 부분과 접합부에 대한 특수 처리 외에도 전체 프로세스에 걸쳐 여러 단계의 품질 관리 조치가 구현됩니다.

플래시 도금 후 건식 필름 라미네이션 단계에서는 필름 두께의 균일성이 노광 및 현상 효과에 직접적인 영향을 미칩니다. 현대 생산 라인에는 일반적으로 필름 두께를 실시간으로 측정하고 프로세스 매개변수를 자동으로 조정하여 일관성을 보장하는 온라인 모니터링 시스템이 장착되어 있습니다.

노광 단계의 정밀도가 회로 패턴의 명확성을 결정합니다. 고급 노광기는 직접 레이저 이미징 기술을 활용하여 10마이크로미터 미만의 선폭과 간격을 생성할 수 있어 오늘날의 고밀도 FPC의 설계 요구 사항을 충족합니다.

2차 구리 도금 단계의 품질 관리는 특히 중요합니다. 면적 제어 외에도 구리층 두께, 균일성 및 결정 구조 모두 엄격한 모니터링이 필요합니다. 최신 전기도금 라인에는 일반적으로 X선 두께 측정기와 전기화학 분석기가 장착되어 도금 품질을 실시간으로 모니터링합니다.

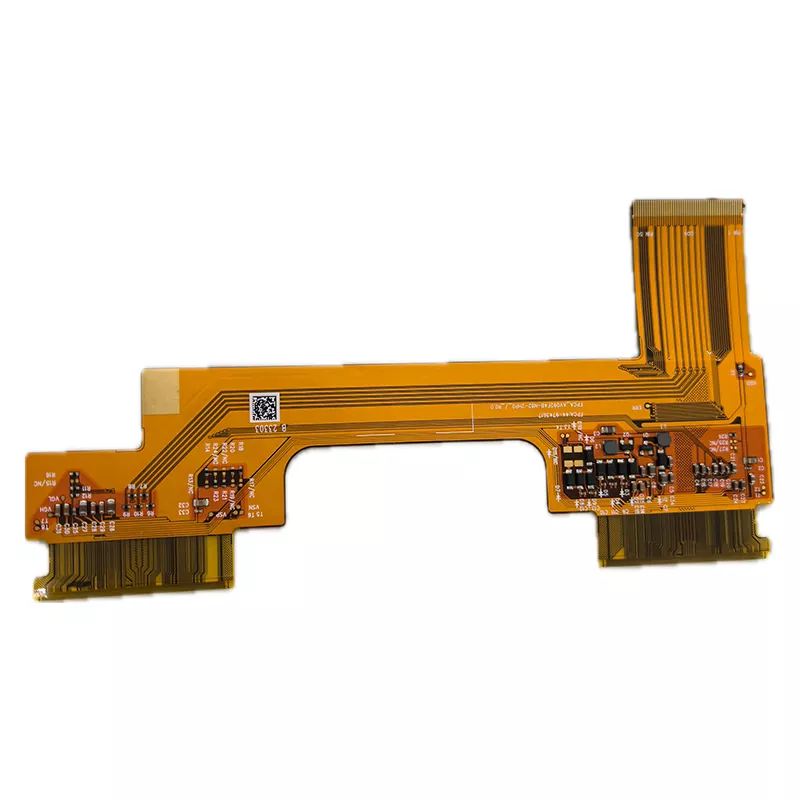

이러한 다층적인 품질 관리 조치는 최종 제품이 가전제품부터 자동차 전자제품, 의료 기기에 이르기까지 다양한 분야의 엄격한 요구 사항을 충족하도록 보장합니다. 자동차 애플리케이션에서 FPC는 -40°C ~ 125°C의 온도 변화를 견뎌야 할 수 있습니다. 의료기기에서는 장기적인 안정성과 생체적합성이 보장되어야 합니다.

플래시 도금 공정은 유연한 기판에 회로를 "그리는" 기술과 같습니다. 각 단계는 정밀성과 유연성 사이의 균형을 추구하는 엔지니어의 노력을 구현합니다. 웨어러블 장치, 플렉서블 디스플레이 및 마이크로 의료 장치의 등장으로 FPC 제조 공정은 더욱 높은 정밀도, 유연성 및 신뢰성을 향해 계속 발전하여 미래 전자 세계를 연결하는 보이지 않는 연결 고리가 될 것입니다.
