에너지 저장 배터리 팩용 케이블 CCS

중국 전문 제조업체 및 공급업체인 Chengshi는 에너지 저장 배터리 팩용 케이블 CCS를 전문으로 하며 글로벌 배터리 제조업체 및 ESS 통합업체에 안정적이고 비용 효율적인 연결 솔루션을 제공합니다. 당사의 통합 버스바 시스템은 유연한 모듈식 설계, 성숙한 생산 공정 및 안정적인 성능을 갖추고 있어 빠른 맞춤화, 효율적인 조립 및 최적화된 프로젝트 비용 관리가 가능합니다.

문의 보내기

제품 설명

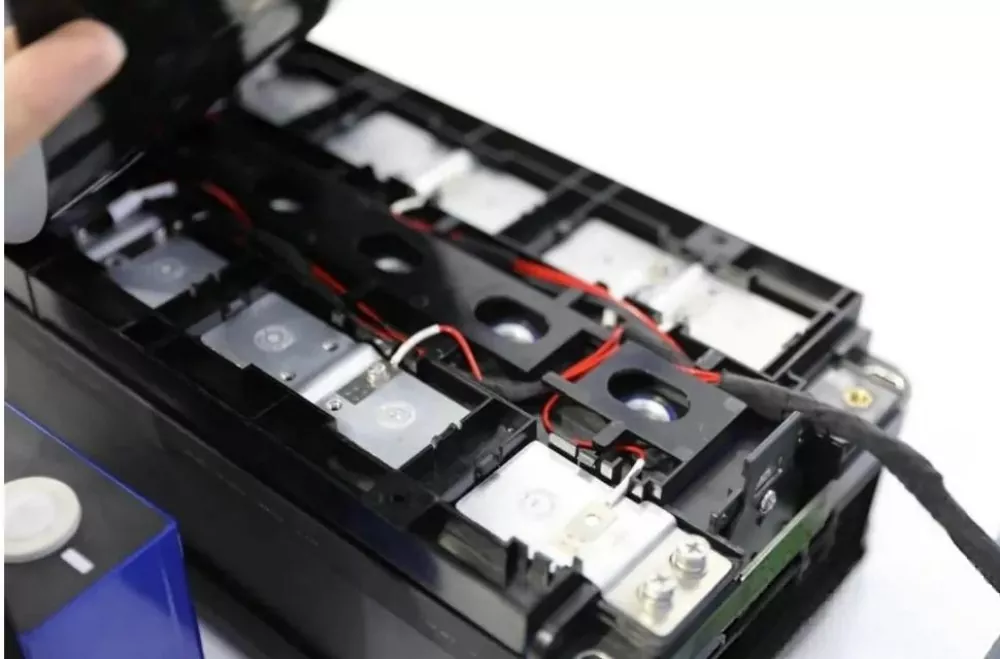

에너지 저장 배터리 팩용 케이블 CCS는 버스바, 플라스틱 구조 부품, 온도 센서 및 기타 요소가 포함된 기존 와이어링 하니스(전선, 단자, 커넥터)를 단일 장치에 통합하는 배터리 연결 및 관리 구성 요소입니다. FPC(Flexible Printed Circuit) 기반의 CCS와 달리 기존의 케이블 하니스 구조를 그대로 유지하면서, 모듈화 및 통합 설계를 통해 기존에 산재하고 무질서한 센싱 하니스를 체계적으로 업그레이드합니다. 배터리 관리 시스템(BMS)의 "구조화된 신경망"으로서 각 개별 셀에서 전압 및 온도 신호를 안정적으로 수집하는 역할을 하며 고정식 에너지 저장 시스템의 배터리 안전 모니터링, 상태 평가 및 성능 최적화를 위한 중요한 기본 모듈 역할을 합니다.

핵심 구조 및 특징

1. 모듈형 통합 설계:

흩어져 있는 독립적인 전압 샘플링 케이블과 온도 센서 와이어는 커넥터와 단자를 통해 질서정연하게 하네스 어셈블리에 통합됩니다. 이는 구리/알루미늄 버스바(셀 직렬/병렬 연결 포함)와 절연 플라스틱 브래킷(격리판)으로 사전 조립되어 완전한 모듈을 형성합니다. 이 설계는 "먼저 흩어져 있는 전선을 배치한 다음 단자를 부착하는" 전통적인 조립 모드를 근본적으로 변형하여 대규모 에너지 저장 장치 설치에 적합한 표준화된 기능 장치를 만듭니다.

2. 안정적이고 신뢰할 수 있는 연결 아키텍처:

버스바와 셀 터미널 사이의 연결에는 일반적으로 레이저 용접과 같은 신뢰성이 높은 프로세스가 사용됩니다.

케이블 하네스와 버스바의 감지 지점 사이의 전기 연결은 압착, 용접 또는 커넥터 내 통합을 통해 이루어지며 견고한 구조를 보장하고 개별 와이어가 느슨해지는 위험을 방지합니다.

3. 자동화 적응성:

기존 분산형 케이블은 수동 조립에 의존했지만 일단 CCS 모듈에 통합되면 규칙적인 모양과 정의된 인터페이스를 통해 로봇 위치 지정 및 설치와 같은 더 높은 수준의 자동화된 조립 프로세스에 적응할 수 있습니다. 이는 대용량 에너지 저장 생산에 중요합니다.

4. 기술 경로의 유연성:

케이블 CCS는 CCS 기술 개발의 중요한 부분입니다. 설계 요구 사항에 따라 FPC 또는 PCBA(인쇄 회로 기판 조립)와 같은 다른 기술 경로와 결합하여 "케이블 + 격리 플레이트" 또는 "FPC + 진공 성형/케이블"과 같은 하이브리드 통합 솔루션을 형성하여 다양한 에너지 저장 애플리케이션에 대한 다양한 비용, 성능 및 공간 요구 사항을 충족할 수도 있습니다.

장점

1. 높은 생산 및 조립 효율성: 수십 또는 수백 개의 분산된 조립 지점을 몇 개의 모듈식 구성 요소 설치에 통합하면 대형 에너지 저장 배터리 팩의 생산 프로세스가 크게 단순화됩니다.

2. 연결 신뢰성 및 일관된 품질: 최종 조립 전에 모듈 내 코어 용접 및 연결이 완료되므로 배터리 팩 내부의 복잡한 작업이 줄어들고 현장 용접 또는 조립 불량으로 인한 전체 팩 재작업 비율이 낮아집니다. 표준화된 생산은 대량 배포 전반에 걸쳐 제품 일관성을 보장합니다.

3. 질서 있는 구조 및 공간 최적화: 통합 설계는 기존 하네스의 지저분한 라우팅 및 다른 구성 요소와의 잠재적인 간섭/마모와 같은 문제를 해결합니다. 케이블은 플라스틱 브래킷 내에 깔끔하게 고정되어 레이아웃이 명확해지고 내부 팩 공간 활용도와 유지 관리 편의성이 향상됩니다. 이는 정기적인 유지 관리가 필요한 대규모 에너지 저장 시스템에 매우 중요합니다.

4. 비용 및 공급망 성숙도: 잘 확립된 자동차 및 산업용 와이어링 하니스 프로세스를 기반으로 공급망이 성숙하고 원자재 비용이 상대적으로 투명합니다. 수익성과 입증된 기술을 우선시하는 에너지 저장 프로젝트의 경우 이는 새로운 FPC 기반 접근 방식에 비해 강력하고 위험이 낮은 선택을 나타냅니다.

5. 향상된 보호 및 안전성: 모듈식 플라스틱 구조 부품은 케이블 및 연결 지점에 대한 통합된 절연 보호 및 기계적 고정 기능을 제공하여 진동 및 충격 저항을 개선하고 난연성(UL94 V-0) 및 고전압 절연과 같은 엄격한 안전 요구 사항을 쉽게 준수합니다.

응용

이 제품은 주로 다음 분야에 적용되는 기존 분산 배선에서 에너지 저장 배터리 팩 내의 통합 솔루션으로 입증되고 안정적인 업그레이드 경로를 나타냅니다.

1. 유틸리티 규모의 에너지 저장 시스템: 입증된 장기 신뢰성과 함께 견고하고 서비스 가능한 연결이 필요한 대형 배터리 설치용입니다.

2. 상업 및 산업(C&I) 에너지 저장: 안정적인 성능과 함께 비용 효율성과 유지 관리 용이성이 우선시되는 곳입니다.

3. 주거용 에너지 저장 캐비닛: 단순화된 설치 및 현장 서비스 가능한 연결의 이점을 활용하는 애플리케이션입니다.

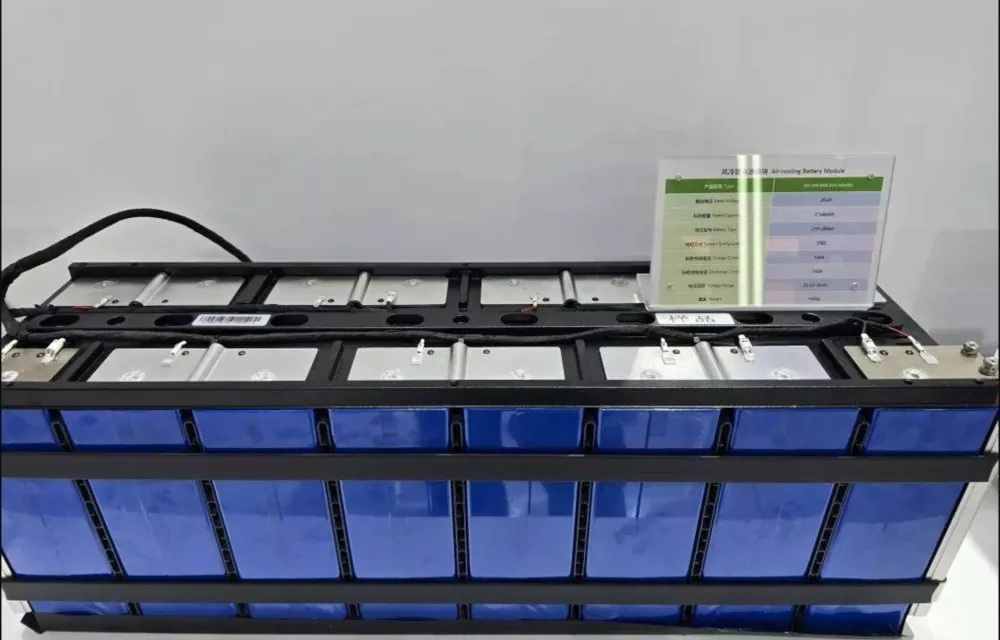

Cable CCS for Energy Storage Battery Packs

우리의 사명

우리는 에너지 저장 산업에서 효율성, 신뢰성 및 비용 사이의 균형을 맞추는 과제를 깊이 이해하고 있습니다. 성숙한 산업용 와이어링 하니스 기술을 기반으로 구축되고 모듈식 통합을 통해 강화된 당사의 케이블 CCS 솔루션은 에너지 저장 애플리케이션을 위한 강력하고 입증된 제품 경로를 제공합니다. 우리는 관련 업계 표준을 준수하는 고품질 모듈을 공급할 뿐만 아니라 구조 설계, 케이블 하니스 엔지니어링, 자동화된 조립 통합, 포괄적인 테스트 및 검증을 포괄하는 심층적인 서비스 역량을 보유하고 있습니다. 우리는 고객이 복잡하고 노동 집약적인 케이블 조립 공정을 능률적이고 안정적인 모듈식 설치로 전환하여 생산 효율성과 장기적인 시스템 신뢰성을 크게 높일 수 있도록 돕기 위해 최선을 다하고 있습니다. 자동차 및 고정형 에너지 저장 애플리케이션에 대한 깊은 경험을 바탕으로 당사는 파일럿 프로젝트이든 기가와트 규모 배포이든 관계없이 배터리 팩 설계 및 제조에 있어 신뢰할 수 있는 파트너입니다.
