에너지 저장 배터리 팩 FPC-CCS

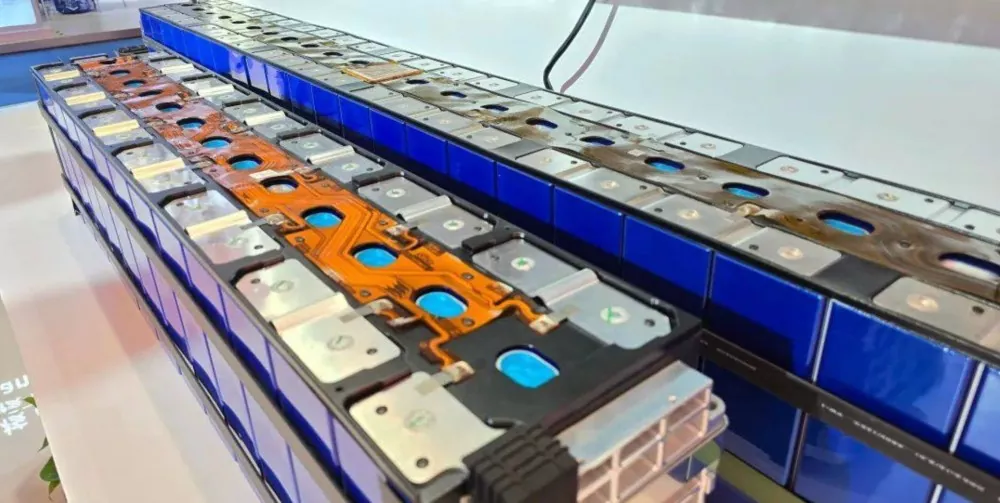

에너지 저장 배터리 팩용 에너지 저장 배터리 팩 FPC-CCS(Cell Contact System)는 고정식 에너지 ​​저장 애플리케이션을 위한 핵심 신호 획득 및 관리 시스템 역할을 합니다. 연성 회로 기판, 플라스틱 구조 부품, 구리/알루미늄 버스바, 온도 센서 및 커넥터를 포함한 주요 구성 요소를 모듈형 장치에 고도로 통합합니다. 배터리 관리 시스템(BMS)의 "감각 신경" 역할을 하는 이 배터리는 각 개별 셀에 직접 연결되어 전압 및 온도 신호를 실시간으로 정확하게 수집합니다. 이는 에너지 저장 시스템에서 지능형 배터리 모니터링, 안전 보호 및 성능 최적화를 달성하는 데 중요한 구성 요소입니다.

핵심 구조 및 특징:

1. 높은 통합성과 모듈형 디자인:

신호 전송을 위한 "백본"으로 FPC를 활용하여 정밀 에칭 회로를 통해 모든 전압 및 온도 수집 지점을 연결합니다. 우리는 구리/알루미늄 부스바, NTC 온도 센서 및 절연 구조 구성요소를 단일 장치에 혁신적으로 통합하여 기존의 개별적이고 부피가 큰 와이어링 하니스 솔루션을 대체합니다.

2. 정밀하고 안정적인 셀 연결:

부스바는 레이저 용접 또는 정밀 리벳팅을 통해 셀 단자에 직접 연결됩니다. 고급 CCS 설계는 위치 핀과 홈을 사용하여 버스바와 셀 단자 사이의 정렬 정확도와 연결 신뢰성을 보장함으로써 용접 품질을 향상시킵니다.

3. 자동화되고 지능적인 제조:

CCS는 본질적으로 자동화된 생산에 적응합니다. FPC 공급, 커넥터 압착, 부품 열간 리벳팅부터 레이저 용접 및 전기 성능 테스트까지 모든 공정을 완전 자동화된 조립 라인을 통해 완료할 수 있어 생산 효율성과 제품 일관성이 크게 향상됩니다.

4. 경량 설계 및 높은 공간 활용성:

매우 얇고 유연한 FPC와 콤팩트한 통합 설계는 기존 와이어링 하니스 솔루션에 비해 내부 배터리 팩 공간을 크게 절약하고 무게를 줄여 에너지 밀도를 높이고 시스템 효율성을 향상시키는 데 직접적으로 기여합니다.

장점:

1. 최고의 신뢰성과 안전성:

안정적인 고정밀 배터리 상태 모니터링을 제공하여 열폭주 조기 경고 및 배터리 보호의 기반이 됩니다. 통합 설계로 연결 지점이 줄어들어 충격 저항성과 내구성이 향상되었습니다.

2. 고효율 및 저비용:

모듈식 설계는 Pack의 조립 공정을 단순화하고 완전 자동화된 생산을 지원하며 제조 및 인건비를 크게 절감합니다.

3. 높은 정밀도와 지능:

개별 셀에 대한 동시 전압 및 온도 수집을 지원하여 배터리 밸런싱 관리 및 수명 예측을 위한 핵심 데이터 입력을 제공합니다.

4. 높은 유연성과 경량화:

FPC는 셀 레이아웃에 따라 유연한 라우팅이 가능하며 다양한 배터리 형태(사각형, 원통형, 파우치)를 수용하여 최적의 공간 활용이 가능합니다.

응용 시나리오

이 제품은 다음 분야에 널리 적용되는 현대 에너지 저장 시스템의 핵심 구현 기술 역할을 합니다.

유틸리티 규모의 에너지 저장 스테이션: 그리드 안정화, 피크 절감 및 재생 에너지 통합을 위한 것입니다.

상업 및 산업(C&I) 에너지 저장 시스템: 수요 요금 절감 및 백업 전력을 위한 비하인드 애플리케이션입니다.

주거용 에너지 저장 캐비닛: 태양열 자체 소비 및 비상 백업을 위한 가정용 배터리 시스템.

기타 하이 시리즈 리튬 배터리 애플리케이션: 통신 백업, 무정전 전원 공급 장치(UPS) 및 산업용 장비를 포함합니다.

우리의 가치와 약속

우리는 글로벌 에너지 저장 부문을 위한 선도적인 에너지 저장 배터리 팩 FPC-CCS 통합 솔루션을 제공하기 위해 최선을 다하고 있습니다. 신뢰성이 높은 FPC 설계 및 제조를 전문으로 하는 것 외에도 당사는 CCS 시스템 통합, 자동화된 생산 및 미래 지향적인 R&D 분야에서 강력한 역량을 보유하고 있습니다. 우리는 FPC에서 FCC로, 개별 부품에서 COF 칩 통합으로의 업계 전환을 면밀히 모니터링하여 해당 솔루션을 제공합니다. 신뢰성 표준, 정밀 제조 프로세스 및 포괄적인 품질 관리에 대한 심층적인 전문 지식을 바탕으로 당사는 모든 CCS 제품이 배터리의 전체 수명 주기 동안 안정적인 성능을 제공하도록 보장합니다. 혁신적인 제품과 긴밀한 협력을 통해 우리는 에너지 저장 시스템 성능 향상, 시스템 보안 보호 및 스마트 제조 달성에 있어서 가장 신뢰할 수 있는 파트너가 되어 새로운 에너지 저장 산업의 지속적인 발전을 공동으로 추진하는 것을 목표로 합니다.
