AR 안경 전송선 FPC

AR 안경 전송 라인 FPC의 제조업체이자 공급업체인 Honflex Electronics는 AR 안경이 작고 역동적인 환경에서 안정적으로 작동합니다. 당사 제품에 관심이 있으시면 문의사항을 보내주세요. 고객의 요구사항을 최대한 빠르게 이해하고 대응하겠습니다.

문의 보내기

제품 설명

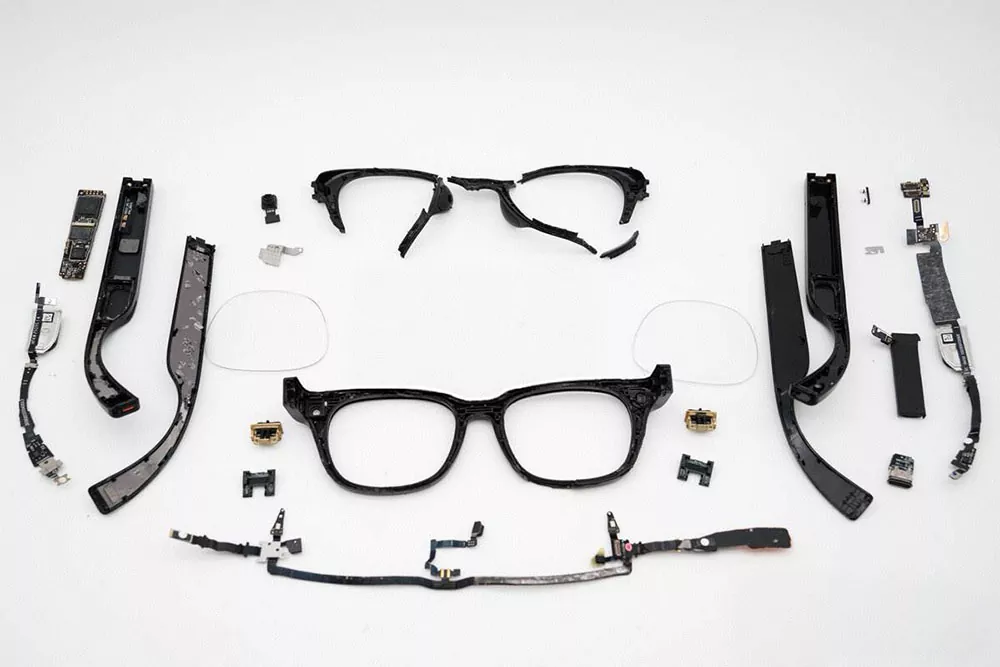

Honflex Electronics는 중국에서 AR 안경 전송 라인 FPC를 제조하는 대규모 공장으로서 증강 현실(AR) 안경 및 스마트 안경용으로 특별히 설계된 맞춤형 유연한 상호 연결 핵심 구성 요소를 지원합니다. 안경의 다양한 구조적 구성 요소를 연결할 수 있는 "데이터 백본"은 한쪽 안경다리에 위치한 주 제어 시스템(SoC/마더보드)을 다른 안경다리, 프레임 및 광학 모듈에 분산된 주요 구성 요소(예: 디스플레이 엔진, 카메라, 스피커, 마이크, 배터리, 안테나 및 다중 센서)에 연결합니다.

연구팀은 두께가 0.17mm 이하인 초박형 다층 기판을 사용해 역동적이고 유연한 디자인을 채택했다. 콧대 부분을 아주 작은 굽힘 반경으로 구부림으로써 왼쪽과 오른쪽 관자놀이 다리를 성공적으로 연결하여 동시 전기 전달을 달성했습니다. 관자놀이 다리의 빈번한 개폐를 위해 힌지나 굽힘 부위가 100,000회에서 최대 500,000회까지 연속 굽힘을 견딜 수 있도록 강화된 구조 설계를 사용했습니다. 여전히 전기적 성능과 기계적 무결성을 유지합니다.

템플 내부에는 6겹 이상의 고밀도 불규칙 정밀 배선이 구현되어 데이터, 오디오, 전원, 제어 등 복잡한 신호를 고속으로 전송할 수 있습니다. 안테나 트레이스는 FPC에 직접 통합되어 템플 내부에 설치되어 귀중한 내부 공간을 크게 절약합니다.

제한된 공간의 메인 프로세서와 같은 집중된 열원으로 인해 발생하는 열 방출 문제를 해결하기 위해 내장된 열 관리 기술을 도입했습니다. 가혹한 착용 환경에 대처하기 위해 AR 안경 전송선 FPC는 피부 접촉으로 인한 땀, 부식, 기름 및 기타 오염 물질에 의한 침식을 방지하기 위해 특수 보호 코팅을 특별히 채택했습니다.

기술

매개변수	사양
두께	0.17mm 이하(다중 레이어)
선 너비	50μm
간격	~50μm
환경 저항	땀에 강하고 부식에 강함
열 성능	재료 또는 구조 설계로 열 방출 효율이 60% 이상 증가합니다.
동적 탄력적 영역	BBB 100,000주기

장점 및 특징

FPC의 두께는 0.2mm 미만이며, 무게도 매우 가볍습니다. 불규칙한 모양의 안경에도 잘 맞으며 사용자에게 최고의 착용감을 제공합니다.

2. AR 안경 전송 라인은 배선, 임피던스 제어 및 고급 차폐 설계를 통합합니다. AR 안경 전송 라인은 저손실 및 고충실도 전송을 달성합니다.

3. 통합된 유연한 연결 설계와 사용자 정의 가능한 우수한 피로 저항성은 500,000번의 굽힘 주기를 견딜 수 있습니다.

4. 모듈식 설계로 생산 효율성과 제품 일관성이 향상되고 비용 적용이 줄어듭니다.

5. 전력 전송, 감지, 오디오 및 안테나와 같은 여러 기능 회로를 통합할 수 있는 유연하고 확장 가능한 아키텍처입니다.

애플리케이션 시나리오

1. 일체형 AR 안경

마더보드, 광학 디스플레이 모듈(광 엔진), 카메라 어레이, 마이크 어레이, 스피커, 배터리를 연결하는 중앙 네트워크입니다.

2. 스마트 오디오 안경

템플은 내부에 오디오 처리, 소음 감소, 터치 제어 및 무선 연결 모듈을 통합하여 고화질 사운드와 지능적인 상호 작용을 제공합니다.

3. 테더링된 AR 장치

안경의 디스플레이 및 감지 시스템을 스마트폰이나 호스트 장치 등과 같은 외부 처리 장치에 연결합니다.

4. 경량 정보 표시 안경

AR 안경 전송 라인은 알림, 탐색 프롬프트 및 상황 알림에 중점을 둡니다.

우리의 가치와 약속

Honflex Electronics는 차세대 인간-기계 인터페이스인 AR 안경 전송 라인 FPC를 위한 맞춤형 솔루션을 제공하기 위해 최선을 다하고 있습니다. 물리적 치수 및 탄성 수명에 대한 극한 요구 사항을 충족하는 표준화된 FPC 제품을 제공하는 것 외에도 강력한 협업 설계 능력을 보유하여 초기 제품 아키텍처부터 초기 협업이 가능합니다. 우리는 고객과 협력하여 공간 스태킹, 열 관리, 신호 무결성 및 내구성과 관련된 시스템 수준의 문제를 극복하고 각 제품이 AR 안경에서 안정적으로 작동하고 The Times를 따라갈 수 있도록 보장합니다.

혁신적인 재료 적용, 프로세스 혁신 및 심층적인 맞춤 서비스를 통해 우리 팀은 귀하가 가장 신뢰할 수 있는 파트너가 되어 뛰어난 사용자 경험과 제품 차별화를 달성하고 디지털과 물리적 세계의 원활한 미래를 공동으로 형성하기 위해 최선을 다하고 있습니다.
